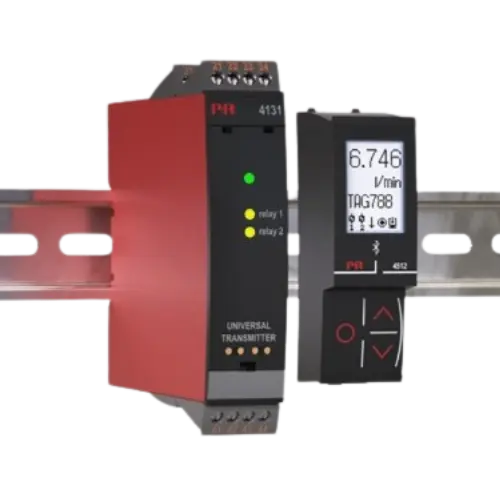

Amplificador de viagem universal 4131 – PR Electronic

Condições ambientais

Temperatura de operação -20°C a +60°C
Temperatura de calibração 20…28°C
Humidade relativa < 95% UR (não cond.)
Grau de proteção IP20

Especificações mecânicas

Dimensões (AxLxP) 109 x 23,5 x 104 mm
Dimensões (AxLxP) com PR 4500 109 x 23,5 x 131 mm
Peso aprox. 170 g
Peso incl. 4501 / 451x (aprox.) 185 g / 200 g
Tamanho do fio Fio trançado 0,13…2,08 mm 2 AWG 26…14
Torque do terminal de parafuso 0,5 Nm
Vibração Norma IEC 60068-2-6
2…13,2 Hz ±1 mm
13,2…100 Hz ±0,7 g

Especificações comuns

Fornecer
Tensão de alimentação, universal 21,6…253 VCA, 50…60 Hz ou 19,2…300 VCC
Fusível 400 mA SB / 250 VCA
Potência máxima necessária ≤ 2,0 W
Máx. dissipação de potência ≤ 2,0 W
Tensão de isolamento
Tensão de isolamento, teste / funcionamento 2,3 kVAC / 250 VCA
Tempo de resposta
Entrada de temperatura (0…90%, 100…10%) ≤ 1 s
Entrada mA/V (0…90%, 100…10%) ≤ 400 ms
Suprimentos auxiliares
2-w. fornecimento (term. 44…43) 25…16 VCC / 0…20 mA
Programação Interfaces de comunicação PR 4500
Relação sinal/ruído Mín. 60 dB (0…100 kHz)
Precisão Melhor que 0,1% da faixa de seleção
Influência da imunidade EMC < ±0,5% do vão
Imunidade EMC estendida: NAMUR NE21, critério A, burst < ±1% do vão

Especificações de entrada

Entrada RTD
Tipo RTD Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
Resistência do cabo por fio 50 Ω (máx.)
Corrente do sensor Nominal 0,2 mA
Efeito da resistência do cabo do sensor (3/4 fios) < 0,002 Ω / Ω
Detecção de erro do sensor Sim
Detecção de curto-circuito < 15 Ω
Entrada de resistência linear
Resistência linear mín….máx. 0 Ω…10000 Ω
Entrada de potenciômetro
Potenciômetro mín….máx. 10 Ω…100 kΩ
Entrada TC
Tipo de termopar B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Compensação de junção fria (CJC) via sensor externo em 5910 20…28°C ≤ ±1°C, -20…20°C / 28…70°C ≤ 2°C
CJC via sensor montado internamente ±(2,0°C + 0,4°C * Δt)
Detecção de erro do sensor Sim
Erro do sensor atual: Ao detectar / else Nom. 2 μA / 0 μA
Entrada atual
Faixa de medição 0…23mA
Faixas de medição programáveis 0…20 e 4…20 mA
Resistência de entrada Nom. 20 Ω + PTC 50 Ω
Entrada de tensão
Faixa de medição 0…12 VCC
Faixas de medição programáveis 0/0,2…1, 0/1…5, 0/2…10 VCC
Resistência de entrada Nom. 10 MΩ

Especificações de saída

Saída de relé
Funções de relé Ponto de ajuste, janela, erro do sensor, trava, energia e desligamento
Histerese 0…100%
Atraso ON e OFF 0…3600 segundos
Tensão máx. 250 VRMS
Corrente máx. 2 AAC ou 1 ADC
Potência CA máx. 500 VA
Reação de erro do sensor Quebrar / Fazer / Segurar
de extensão = do intervalo selecionado atualmente
