Marca : Allen-Bradley

Grampo de gaiola 32 E/S;
8 terminais comuns;
8 terminais +V
Até 31,2 V CC
módulo.

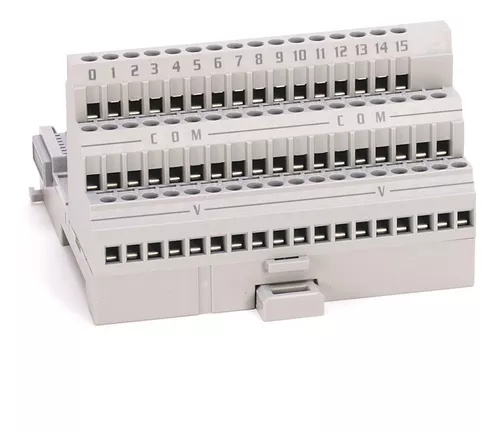

1794-TB32S Grampo de mola Uma versão de grampo de mola do 1794-TB32.
Torque do parafuso do terminal: 0,56…0,79 Nm (5…7 lb-in)
Faixa de tensão de alimentação: V/COM Terminais: 31,2 V CC/CA, 50/60 Hz, 10 A
tensão de isolamento: Capaz de 50 V (contínuo) máximo, Tipo de isolamento básico, Terminais de fiação de campo para FLEXBUS ou o menor do módulo instalado.
Testado em 2121 V CC/60 s, Terminais de fiação de campo para FLEXBUS.
Tamanho do fio: 0,21… 1,3 mm2 (24…16 AWG) fio de cobre trançado classificado para 75 °C (167 °F) ou mais, isolamento máximo de 1,2 mm (3/64 pol.)
Código de temperatura norte-americano: T4A
Temperatura, operacional: IEC 60068-2-1 (Teste Ad, Operação a frio),
IEC 60068-2-2 (Teste Bd, Operação a calor seco),
IEC 60068-2-14 (Teste Nb, Operação a choque térmico):
-20…70 °C (-4…158 °F)
Temperatura, não operacional: IEC 60068-2-1 (Teste Ab, Desembalado Não operacional Frio),
IEC 60068-2-2 (Teste Bb, Desembalado Não operacional Calor seco),
IEC 60068-2-14 (Teste Na, Choque térmico não operacional sem embalagem):
-40…85 °C (-40…185 °F
