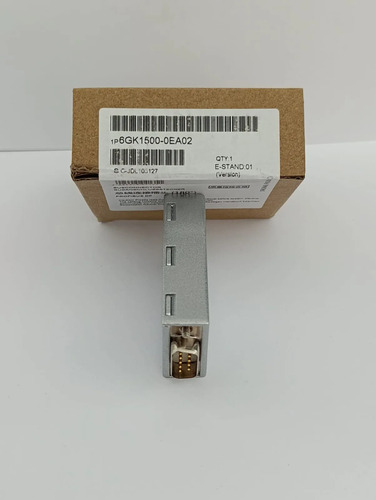

6GK1500-0EA02
Conector de barramento PROFIBUS

Adequação para uso: Para conectar nós PROFIBUS ao cabo de barramento PROFIBUS
Taxa de transferência
Taxa de transferência / com PROFIBUS 9,6 kbit/s … 12 Mbit/s
Interfaces
Número de conexões elétricas

para cabos PROFIBUS 2

para componentes de rede ou equipamentos terminais 1
Tipo de conexão elétrica

para cabos PROFIBUS Blocos de terminais

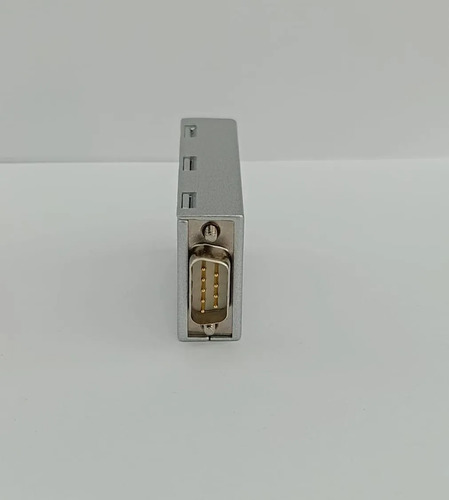

para componentes de rede ou equipamentos terminais Conector Sub-D (9 pinos)
Tipo de conexão elétrica / FastConnect Não
Dados mecânicos

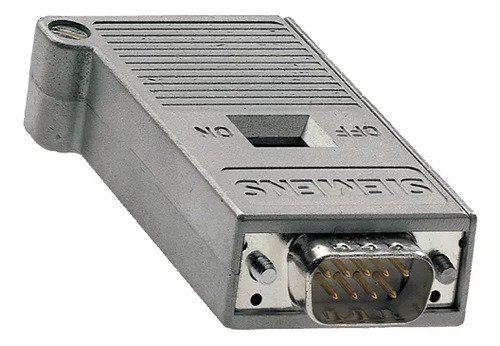

Design do resistor de terminação Combinação de resistores integrados que pode ser selecionada com chave deslizante.

Função de desconexão: Quando o resistor está conectado, o barramento de saída é
isolado.
Material da caixa: metal
Mecanismo de travamento: junta aparafusada
Design, dimensões e peso
Tipo de saída de cabo: saída de cabo de 180°
Largura: 15 mm
Altura: 57 mm
Profundidade: 39 mm
Peso líquido: 100 g
Condições ambientais
Temperatura ambiente

Durante a operação: 0 … 60 °C
Durante o armazenamento: -25 … +80 °C
Durante o transporte: -25 … +80 °C
Umidade relativa
A 25 °C / sem condensação / durante a operação /
máximo
75%
Classe de proteção IP: IP20
