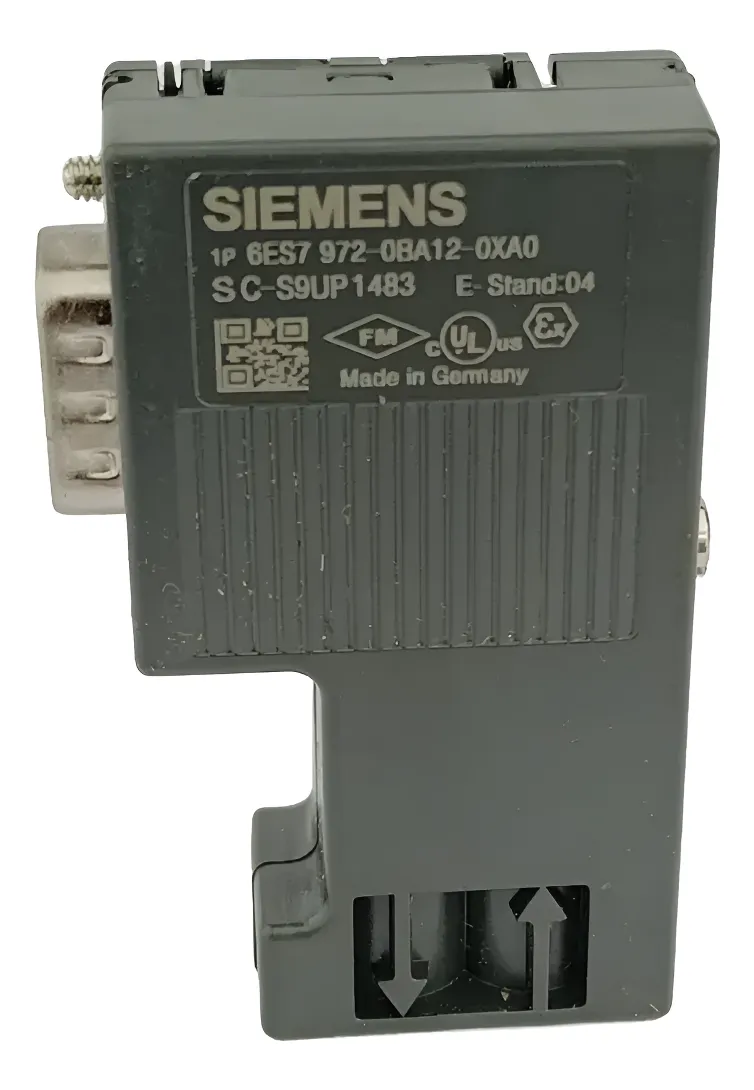

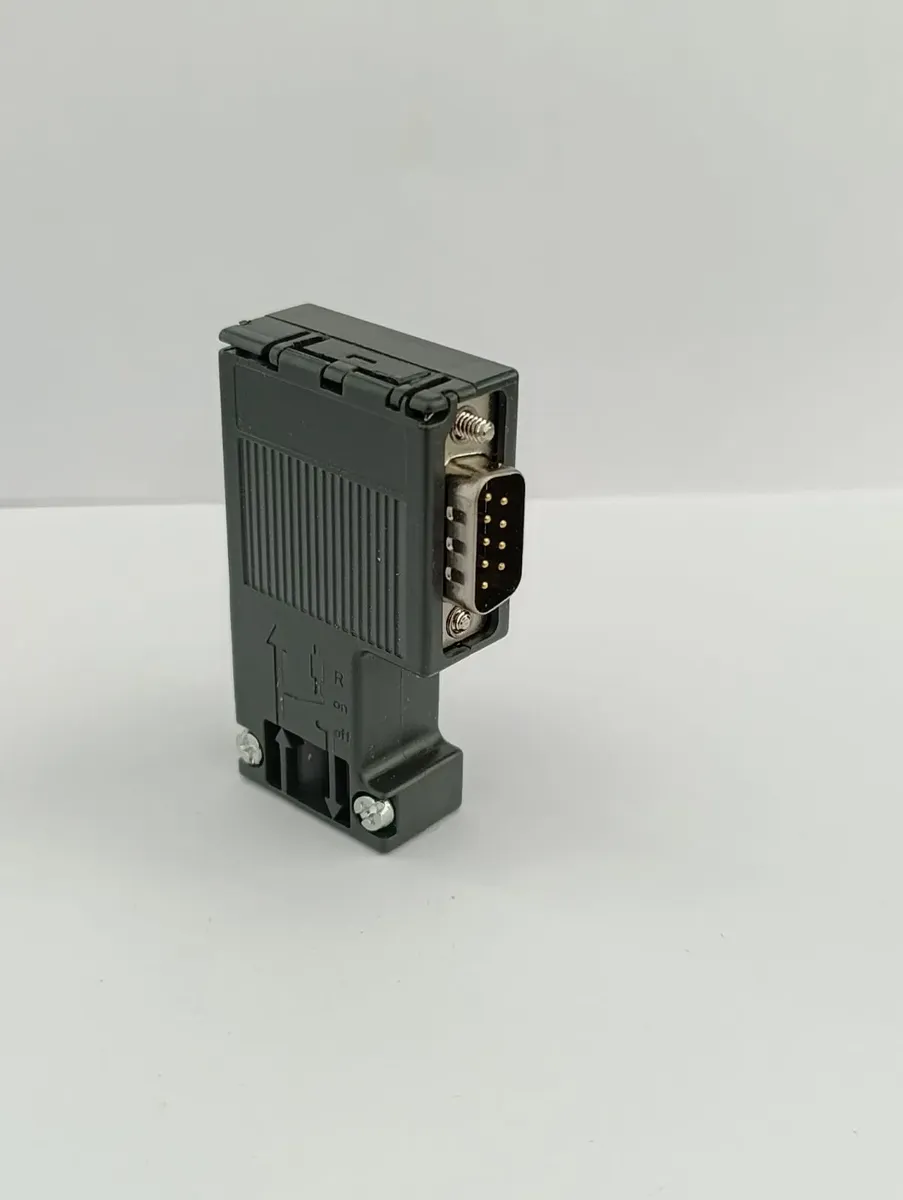

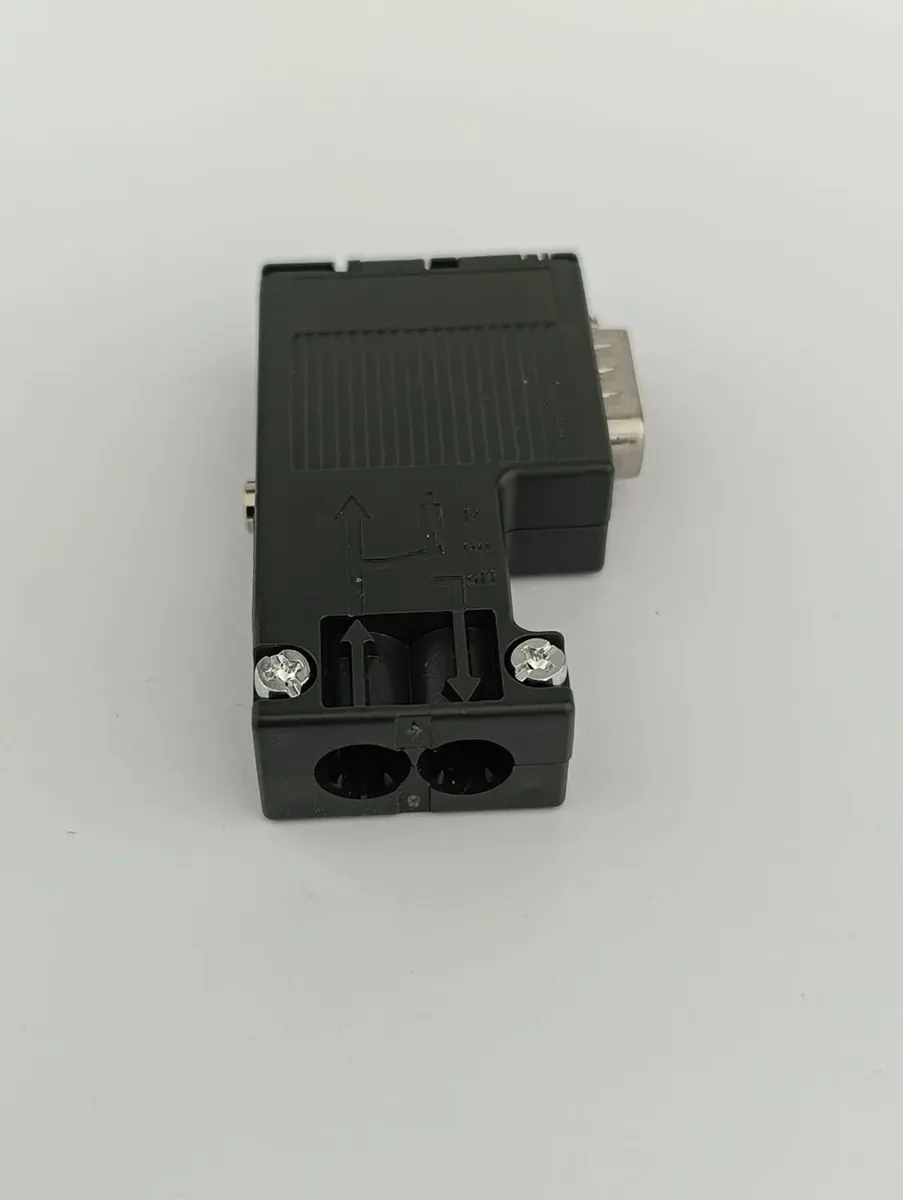

Conector PROFIBUS
6ES7 972-0BA12-0XA0

Adequação para uso na conexão de estações PROFIBUS ao cabo de barramento PROFIBUS
Taxa de transferência
Taxa de transferência / com PROFIBUS DP 9,6 kbit/s … 12 Mbit/s
Interfaces
Número de conexões elétricas
para cabos PROFIBUS 2
para componentes de rede ou equipamentos terminais 1
Tipo de conexão elétrica
para cabos PROFIBUS Parafuso
para componentes de rede ou equipamentos terminais Conector sub D de 9 pinos
Tipo de conexão elétrica / FastConnect Não
Dados mecânicos
Design do resistor de terminação Combinação de resistores integrada e conectável por meio de chave deslizante
Material / da caixa Plástico
Design do mecanismo de travamento Junta aparafusada
Design, dimensões e peso
Tipo de saída de cabo Saída de cabo de 90 graus
Largura 15,8 mm
Altura 64 mm
Profundidade 35,6 mm
Peso líquido 36 g
Condições ambientais
Temperatura ambiente
durante a operação -25 … +60 °C
durante o armazenamento -40 … +70 °C
durante o transporte -40 … +70 °C °C
Classe de proteção IP IP20
