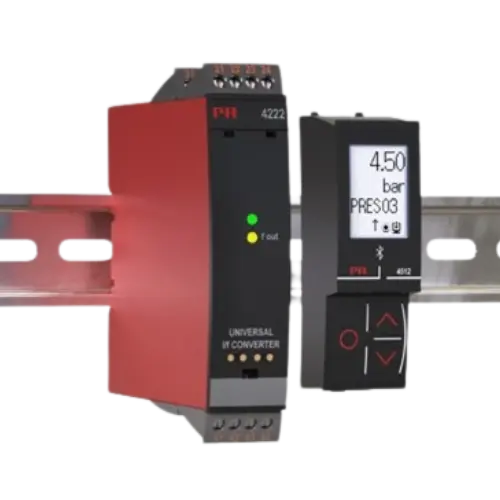

Conversor I/f Universal 4222 – PR Electronics

Condições ambientais

Temperatura de operação -20°C a +60°C
Temperatura de calibração 20…28°C
Humidade relativa < 95% UR (não cond.)
Grau de proteção IP20

Especificações mecânicas

Dimensões (AxLxP) 109 x 23,5 x 104 mm
Dimensões (AxLxP) com PR 4500 109 x 23,5 x 131 mm
Peso aprox. 155 g
Peso incl. 4501 / 451x (aprox.) 170 g / 185 g
Tamanho do fio Fio trançado 0,13…2,08 mm 2 AWG 26…14
Torque do terminal de parafuso 0,5 Nm

Especificações comuns

Fornecer
Tensão de alimentação, universal 21,6…253 VCA, 50…60 Hz ou 19,2…300 VCC
Fusível 400 mA SB / 250 VCA
Potência máxima necessária ≤ 2,5 W
Máx. dissipação de potência ≤ 2,5 W
Tensão de isolamento
Tensão de isolamento, teste / funcionamento 2,3 kVAC / 250 VCA
Tempo de resposta
Entrada de temperatura, programável (0…90%, 100…10%) 1…60 segundos
Entrada mA / V (programável) 0,4…60 segundos
Suprimentos auxiliares
2-w. fornecimento (term. 44…43) 25…16 VCC / 0…20 mA
Programação Interfaces de comunicação PR 4500
Relação sinal/ruído Mín. 60 dB (0…100 kHz)
Precisão Melhor que 0,1% da faixa de seleção
Influência da imunidade EMC < ±0,5% do vão
Imunidade EMC estendida: NAMUR NE21, critério A, burst < ±1% do vão

Especificações de entrada

Entrada RTD
Tipo RTD Pt100, Ni100, linha R
Resistência do cabo por fio 50 Ω (máx.)
Corrente do sensor Nominal 0,2 mA
Detecção de erro do sensor Sim
Detecção de curto-circuito < 15 Ω
Entrada TC
Tipo de termopar B, E, J, K, L, N, R, S, T, U, W3, W5, LR
CJC via sensor montado internamente < ±1,0°C
Detecção de erro do sensor Sim
Erro do sensor atual: Ao detectar / else Nom. 2 μA / 0 μA
Entrada atual
Faixa de medição 0…23mA
Faixas de medição programáveis 0…20 e 4…20 mA
Resistência de entrada Nom. 20 Ω + PTC 50 Ω
Entrada de tensão
Faixa de medição 0…12 VCC
Faixas de medição programáveis 0/0,2…1, 0/0,5…2,5, 0/1…5, 0/2…10 VCC
Resistência de entrada Nom. 10 MΩ

Especificações de saída

Faixa de saída de frequência 0…25000 Hz
Frequência mínima (intervalo) 0 Hz
Outros tipos de saída PNP, NPN e TTL
Indicação de erro do sensor, programável 0…26250 Hz
de extensão = do intervalo selecionado atualmente
Requisitos de autoridade observados
CEM 2014/30/UE e Reino Unido SI 2016/1091
DVL 2014/35/UE e Reino Unido SI 2016/1101
RoHS 2011/65/UE e Reino Unido SI 2012/3032
CAE TR-CU 020/2011
EAC LVD TR-CU 004/2011
Aprovações
c UL EUA, UL 508 E231911
Rádio FM 3025177
