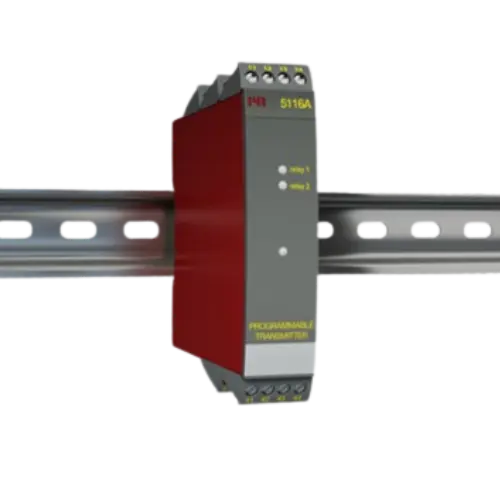

Transmissor Programável 5116A – PR Electronics

Condições ambientais

Temperatura de operação -20°C a +60°C
Temperatura de calibração 20…28°C
Humidade relativa < 95% UR (não cond.)
Grau de proteção IP20
Especificações mecânicas
Dimensões (AxLxP) 109 x 23,5 x 130 mm
Peso aprox. 225 g
Tipo trilho DIN DIN EN 60715/35 mm
Tamanho do fio Fio trançado 0,13…2,08 mm 2 AWG 26…14
Torque do terminal de parafuso 0,5 Nm
Vibração Norma IEC 60068-2-6
2…13,2 Hz ±1 mm
13,2…100 Hz ±0,7 g

Especificações comuns

Fornecer
Tensão de alimentação, universal 21,6…253 VCA, 50…60 Hz ou 19,2…300 VCC
Fusível 400 mA SB / 250 VCA
Potência máxima necessária 2,4 W
Máx. dissipação de potência ≤ 2,0 W
Tensão de isolamento
Tensão de isolamento, teste / funcionamento 3,75 kVAC / 250 VCA
VPEV/VSEV IEC 61140
Tempo de resposta
Entrada de temperatura, programável (0…90%, 100…10%) 400 ms…60 s
Entrada mA / V (programável) 250 ms…60 s
Suprimentos auxiliares
Alimentação de 2 fios (pino 54…52) 28…16,5 VCC / 0…20 mA
Programação Ligação de laço
Relação sinal/ruído Mín. 60 dB (0…100 kHz)
Precisão Melhor que 0,05% do intervalo selecionado
Dinâmica do sinal, entrada 22 bits
Dinâmica do sinal, saída 16 bits
Tensões auxiliares: Tensão de referência 2,5 VCC ±0,5% / 15 mA
Influência da imunidade EMC < ±0,5% do vão
Imunidade EMC estendida: NAMUR NE21, critério A, burst < ±1% do vão

Especificações de entrada

Especificações de entrada comuns
Deslocamento máx. 50% do valor máximo selecionado
Entrada RTD
Tipo RTD Pt46, Pt100, Ni100, Cu53, linha R
Resistência do cabo por fio 10 Ω (máx. 50 Ω)
Corrente do sensor Nominal 0,2 mA
Efeito da resistência do cabo do sensor (3/4 fios) < 0,002 Ω / Ω
Detecção de erro do sensor Sim
Entrada TC
Tipo de termopar B, E, J, K, L, N, R, S, T, U, W3, W5, LR
Compensação de junção fria (CJC) < ±1,0°C
Erro do sensor de corrente Nom. 30 μA
Detecção de erro do sensor Sim
Entrada atual
Faixa de medição 0…100mA
Faixa mínima de medição (span) 4mA
Resistência de entrada: Unidade fornecida Nom. 10 Ω + PTC 10 Ω
Resistência de entrada: Unidade não fornecida RSHUNT = ∞, VDROP < 6 V
Detecção de erro do sensor Quebra de circuito 4…20 mA
Entrada de tensão
Faixa de medição 0…250 VCC -2500…+2500 mV
Faixa mínima de medição (span) 5 mV
Resistência de entrada Nom. 10 MΩ (≤ 2,5 VDC) Nom. 5 MΩ (> 2,5 VDC)
> 5 MΩ (entrada mV)
Potenciômetro via ref. 2,5 V. 170 ohms

Especificações de saída

Saída de corrente
Alcance do sinal 0…20mA
Alcance mínimo do sinal 10mA
Carga (@saída de corrente) ≤ 600 Ω
Estabilidade de carga ≤ 0,01% do intervalo / 100 Ω
Limite de corrente ≤ 28 mA
Indicação de erro do sensor Programável 0…23 mA
NAMUR NE43 Alto padrão/baixo padrão 23 mA / 3,5 mA
Saída passiva de 2 fios mA
Alcance do sinal 4…20mA
Estabilidade de carga ≤ 0,01% do intervalo / 100 Ω
Máx. alimentação externa de 2 fios 29 VCC
Efeito da variação da tensão de alimentação externa de 2 fios < 0,005% do vão / V
Saída de tensão
Alcance do sinal 0…10 VCC
Alcance mínimo do sinal 500 mV
Carga (@ saída de tensão) ≥ 500 kΩ
Saída de relé
Funções de relé Janela crescente/decrescente
Tensão máx. 250 VCA / VCC
Corrente máx. 2 Um
Potência CA máx. 500 VA
Corrente CC máx., carga resistiva > 30 VCC Veja o manual para mais detalhes
Reação de erro do sensor Quebrar / Fazer / Segurar / Nenhum
de extensão = do intervalo selecionado atualmente

Requisitos de autoridade observados

CEM 2014/30/UE
DVL 2014/35/UE
RoHS 2011/65/UE
CAE TR-CU 020/2011
EAC LVD TR-CU 004/2011
Aprovações
c UL EUA, UL 508 E231911
DNV Marinha TAA0000101
